Redes de datos de alta velocidad Industriales

Dividamos el tema en tres partes:

1. Redes de Cobre (Cable UTP)
2. Redes de FIbra Optica
3. Redes Inalambricas (Wifi)

Comencemos:

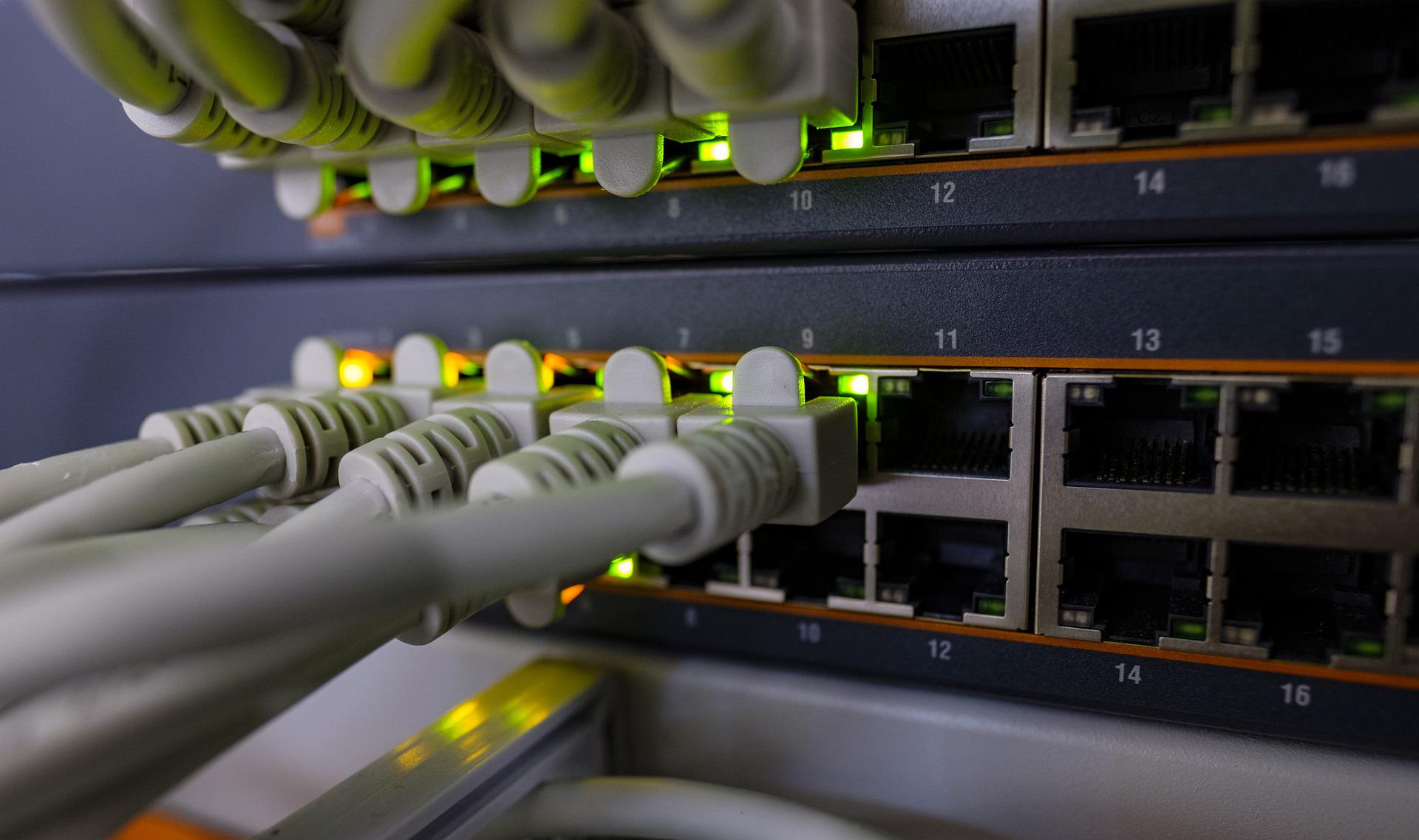

1. Redes de Cobre (Cable UTP)

• Descripción: Utilizan cables de par trenzado (UTP) para transmitir datos. Son ampliamente utilizadas en redes locales (LAN) debido a su bajo costo y facilidad de instalación.
• Características:
  • Velocidades de hasta 1 Gbps (categoría 5e) o 10 Gbps (categoría 6a).
  • Distancia máxima de 100 metros por segmento, pero esta limitación se puede extender utilizando extensores PoE (Power over Ethernet), que permiten alcanzar hasta 400 metros con cable UTP.
  • Sensibles a interferencias electromagnéticas.
• Aplicaciones: Conexión de estaciones de trabajo, PLCs, sensores y dispositivos en oficinas o áreas industriales pequeñas.

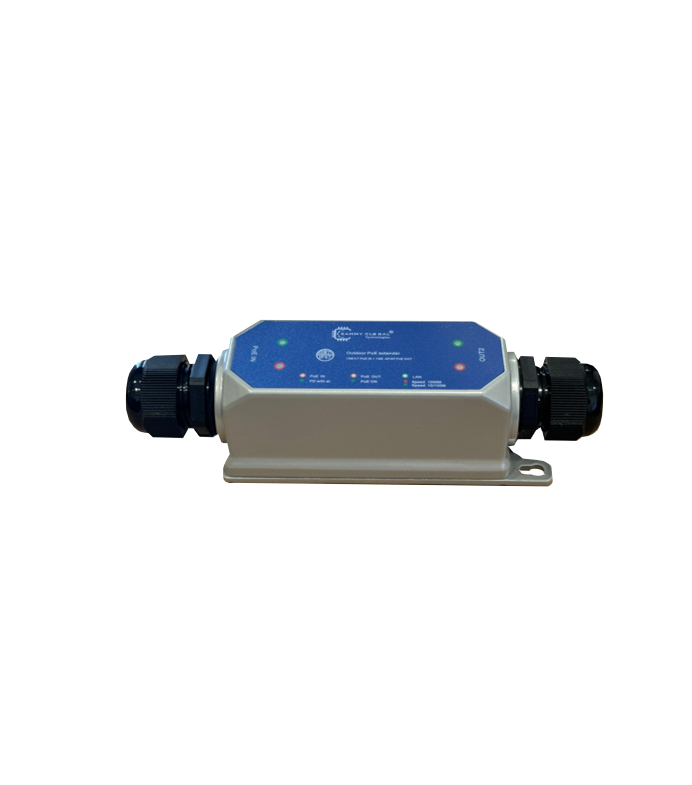

Extensores PoE

Para extender la distancia de un cable UTP, los extensores PoE son una excelente solución. Puedes encontrar productos relacionados en Sammy Global, donde ofrecen dispositivos diseñados para extender la conectividad de redes UTP en aplicaciones industriales y comerciales.

2. Redes de Fibra Óptica

• Descripción:
  Las redes de fibra óptica utilizan pulsos de luz para transmitir datos a través de fibras de vidrio o plástico. Son ampliamente reconocidas por su alta velocidad, capacidad de transmisión y confiabilidad en largas distancias. Estas redes son ideales para aplicaciones críticas que requieren gran ancho de banda y baja latencia.

Características Principales:

1. Velocidades:
   Pueden alcanzar velocidades superiores a 100 Gbps, dependiendo del tipo de fibra y los equipos utilizados.
2. Distancia:
   Permiten la transmisión de datos a varios kilómetros sin pérdida significativa de señal, especialmente en fibras monomodo.
3. Inmunidad a Interferencias:
   Al usar luz en lugar de señales eléctricas, son completamente inmunes a interferencias electromagnéticas y de radiofrecuencia.
4. Seguridad:
   Las fibras ópticas son difíciles de interceptar, lo que las hace ideales para aplicaciones sensibles como telecomunicaciones y redes gubernamentales.

Tipos de Fibra Óptica:

• Fibra Monomodo (SMF):
  • Utiliza un núcleo estrecho para transmitir un solo modo de luz.
  • Ideal para largas distancias (hasta 80 km o más) y altas velocidades.
  • Usada principalmente en conexiones de backbone (troncales) y enlaces interurbanos.
• Fibra Multimodo (MMF):
  • Tiene un núcleo más ancho, permitiendo múltiples modos de luz.
  • Limitada a distancias más cortas (hasta 2 km), pero más económica.
  • Común en redes locales (LAN) y centros de datos.

Transceptores de Fibra Óptica:

Los sistemas de fibra óptica dependen de transceptores para convertir señales eléctricas en señales ópticas y viceversa. Estos dispositivos se conectan a switches, routers y otros equipos de red.

1. Transceptores SFP (Small Form-factor Pluggable):
   • Son módulos compactos que permiten la conexión de dispositivos de red a través de fibra óptica.
   • Ofrecen flexibilidad al permitir intercambiar módulos según las necesidades de la red.
   • Pueden operar en fibras monomodo o multimodo, dependiendo del modelo.
2. SFP Duales Tx/Rx:
   • Estos transceptores utilizan dos fibras ópticas: una para transmitir (Tx) y otra para recibir (Rx).
   • Son los más comunes en redes de fibra óptica tradicionales.
   • Ofrecen una conexión estable y confiable para enlaces de alta capacidad.
3. Transceptores BiDi (Bidireccionales):
   • Diseñados para usar una sola fibra óptica para transmitir y recibir datos simultáneamente.
   • Utilizan diferentes longitudes de onda para separar las señales Tx y Rx.
   • Ventajas:
     • Reducción de costos al usar una sola fibra en lugar de dos.
     • Simplificación del cableado en instalaciones complejas.
   • Aplicaciones:
     • Muy utilizados en entornos donde el espacio para cableado es limitado o costoso, como en edificios antiguos o sistemas metropolitanos.

Ventajas de la Fibra Óptica:

1. Alta Capacidad de Ancho de Banda:
   La fibra óptica puede manejar grandes volúmenes de datos, lo que la hace ideal para aplicaciones como streaming, videoconferencias y almacenamiento en la nube.
2. Larga Vida Útil:
   Las fibras ópticas tienen una vida útil prolongada y requieren menos mantenimiento en comparación con otros tipos de cables.
3. Bajo Retardo (Latencia):
   Ofrecen tiempos de respuesta extremadamente rápidos, esenciales para aplicaciones en tiempo real como VoIP y redes industriales.

Aplicaciones de la Fibra Óptica:

1. Telecomunicaciones:
   Backbone de Internet, enlaces submarinos y redes metropolitanas.
2. Centros de Datos:
   Conexiones de alta velocidad entre servidores y equipos de almacenamiento.
3. Industria y Automoción:
   Redes de control y monitoreo en plantas industriales.
4. Sistemas de Seguridad:
   Cámaras de vigilancia y sistemas de control de acceso en grandes instalaciones.

Comparativa entre SFP Dual Tx/Rx y BiDi:

Con la combinación de fibras monomodo o multimodo y el uso de transceptores SFP Tx/Rx o BiDi, las redes de fibra óptica ofrecen una solución flexible y escalable para satisfacer las demandas actuales y futuras de conectividad.

3. Redes Inalámbricas Wi-Fi

• Descripción: Utilizan ondas de radio para transmitir datos, eliminando la necesidad de cables. Ideales para dispositivos móviles, sensores IoT y áreas de difícil acceso.

Bandas de Frecuencia Wi-Fi

2.4 GHz:

• Cobertura: Mayor alcance, ideal para áreas grandes con pocos obstáculos.
• Velocidades: Hasta 600 Mbps, dependiendo del estándar (802.11n).
• Desventaja: Más susceptible a interferencias debido a la saturación de dispositivos que operan en esta frecuencia (como Bluetooth, microondas, etc.).

5.8 GHz:

• Cobertura: Menor alcance en comparación con 2.4 GHz, pero con mayor capacidad para manejar múltiples dispositivos.
• Velocidades: Hasta 1.3 Gbps con estándares modernos como 802.11ac.
• Ventaja: Menos interferencias, ideal para entornos con alta densidad de dispositivos.

802.11ax (Wi-Fi 6):

• Características: Compatible con ambas bandas (2.4 GHz y 5 GHz), lo que permite aprovechar el alcance de 2.4 GHz y la capacidad de 5 GHz.
• Velocidades: Hasta 9.6 Gbps combinando ambas bandas, dependiendo de las condiciones y dispositivos conectados.
• Ventajas:
  • OFDMA y MU-MIMO: Mejoran la eficiencia, permitiendo la conexión simultánea de múltiples dispositivos.
  • TWT (Target Wake Time): Reduce el consumo energético de dispositivos IoT y móviles.
  • Seguridad: Soporte para WPA3, el estándar más avanzado en protección inalámbrica.

Bandas superiores (Wi-Fi 6 y Wi-Fi 6E):

• Características: Incorporan la banda de 6 GHz, ofreciendo velocidades superiores a 9.6 Gbps y menor latencia.
• Aplicaciones: Perfectas para entornos industriales que requieren redes de alta capacidad, baja latencia y soporte para múltiples dispositivos conectados simultáneamente.

Esto resalta cómo 802.11ax (Wi-Fi 6) optimiza el uso de las bandas existentes y añade mejoras significativas en eficiencia y capacidad.

Evolución de los Estándares Wi-Fi

Los estándares Wi-Fi han evolucionado significativamente desde su creación, mejorando en términos de velocidad, alcance, capacidad y eficiencia. A continuación, se presenta un resumen de su evolución:

Notas sobre 802.11ax (Wi-Fi 6/6E):

• Con Wi-Fi 6E, se añade la banda de 6 GHz, lo que reduce la congestión y mejora el rendimiento en redes densas.
• Incluye tecnologías como OFDMA, MU-MIMO mejorado, y TWT, que optimizan el uso de recursos, incrementan la capacidad y reducen el consumo energético.

Ventajas y Aplicaciones

• Ventajas:
  • Movilidad y fácil instalación.
  • Reducción de costos al evitar cableado en áreas de difícil acceso.
  • Compatibilidad con dispositivos IoT y sensores inalámbricos.
• Aplicaciones:
  • Conexión de dispositivos portátiles, sensores IoT, cámaras de seguridad y vehículos autónomos.
  • Uso en entornos industriales dinámicos donde la movilidad es esencial.
  • Extensión de redes en áreas remotas o de difícil acceso.

El enfoque híbrido de redes cableadas, fibra óptica y Wi-Fi permite crear una infraestructura robusta, flexible y adaptable a las necesidades industriales modernas.

Reflexion final:

El avance de las tecnologías de comunicación ha llevado a una evolución significativa en las redes, adaptándose a las necesidades de velocidad, capacidad y alcance que demandan los entornos modernos. Cada tipo de red —ya sea basada en cobre, fibra óptica o inalámbrica— cumple un rol esencial en la infraestructura tecnológica actual, ofreciendo soluciones específicas para diferentes escenarios.

La fibra óptica, con su capacidad de transmitir datos a grandes distancias y velocidades impresionantes, se posiciona como la columna vertebral de las redes globales. Su inmunidad a interferencias y su seguridad hacen que sea indispensable en aplicaciones críticas. Además, la incorporación de transceptores SFP duales Tx/Rx y BiDi demuestra cómo la innovación tecnológica busca optimizar recursos, reducir costos y simplificar instalaciones. La elección entre estos dispositivos dependerá de las necesidades de la red, pero ambos representan avances clave en la eficiencia y flexibilidad de las conexiones ópticas.

Por otro lado, las redes de cobre y las inalámbricas siguen siendo fundamentales en aplicaciones locales y móviles. El uso de extensores PoE en cables UTP, por ejemplo, amplía las posibilidades de estas redes, permitiéndoles adaptarse a mayores distancias sin perder relevancia. Asimismo, las redes Wi-Fi, con la evolución de estándares como Wi-Fi 6 y 6E, ofrecen soluciones rápidas y confiables para entornos donde la movilidad y la conectividad son esenciales.

En conjunto, estas tecnologías no compiten entre sí, sino que se complementan para crear infraestructuras híbridas que combinan lo mejor de cada solución. La clave está en evaluar las necesidades específicas de cada entorno y seleccionar las tecnologías que ofrezcan el mejor rendimiento, costo y escalabilidad. Este enfoque permite construir redes robustas, eficientes y preparadas para los retos del futuro, en un mundo donde la conectividad es más importante que nunca.
